本阀门是具有一定抗冲击波余压的专门防护设备,适用于公称压力PN ≤0.05M Pa,工作温度-30℃~40℃,相对湿度30%~90%,介质为空气的通风管路,主要安装在防护工程的进风系统和排风系统上,它不应作为风量调节使用。
主要技术参数:
规格 | 风量(m ³/h) | 重量(k g) | |
V=6m/s | V=8m/s | 电动 | |
DN150 | 380 | 508 | 42 |
DN200 | 678 | 904 | 58 |
DN300 | 1526 | 2034 | 74 |
DN400 | 2713 | 3617 | 96 |
DN500 | 4239 | 5652 | 198 |
DN600 | 6104 | 8139 | 220 |
DN800 | 10852 | 14469 | 280 |
DN1000 | 16956 | 22608 | 395 |
密闭阀门的作用、原理、结构特点:

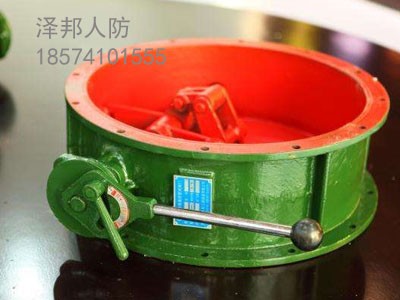

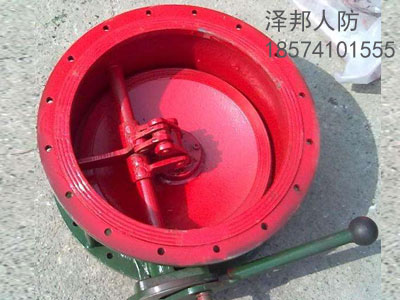

本阀主要有阀体,阀瓣和电转动装置等组成。
启闭是由传动装置通过阀杆以转动杠杆而松紧弹簧,利用锁紧装置,使阀门达到启闭目的。

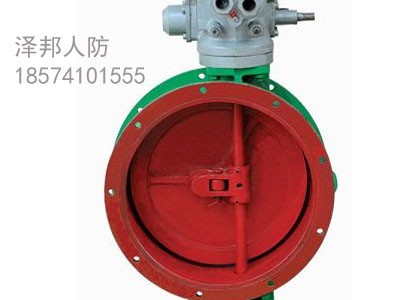

电动装置由专用电机减速器、电气控制和行程控制等部件构成,特点是电动和手动可以分别自锁,无须切换。在电动时突然断电的情况下,可直接改用手柄操作;在手动时突然通电的情况下,也能确保安全。
