1.1项目总用地面积17325㎡，总建筑面积85451㎡(其中地上70433㎡，地下15018㎡)。地下设全埋式车库及核6级、常6级的二等人员掩蔽所，人防面积为9303㎡。1.2本工程设全埋式人防地下室，位于地下一层。抗力等级为核6级、常6级，为二等人员掩蔽所，防化等级为丙级。建筑耐火等级为一级。1.3本人防地下室顶板低于室外地面1.650m，钢筋砼顶板厚200mm，已满足早期核辐射的防护要求。

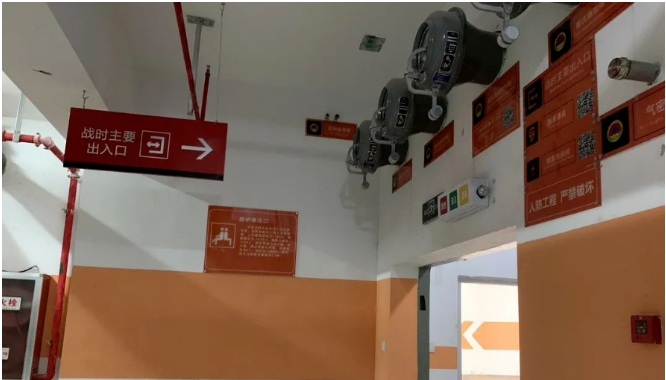

人防地下室按平战结合的使用原则进行设计。地下车库平时共划分为5个防火单元，战时划分5个防护单元，每个防护单元战时各划为2个抗爆单元，每个防护单元战时掩蔽600~800人。车辆入口及防护单元之间的通道临战封堵，每个防护单元各设1个战时人员主要出入口，2个战时人员次要出入口。各防护单元抗力等级均为核6级、常6及，防化等级均为丙级。
平战结合的人防地下室工程给水一般包括：饮用水、生活用水、洗消用水、消防用水和设备用水。人防地下室工程工程的消防给水设计，严格执行《人民防空工程设计防火规范》。防空地下室一般采用城市自来水作为供水水源。城市自来水为水源的特点是：水质、水量可靠，成本低，但战时安全性较差，多用于临战前为人防工程内部补充供水，是人防工程最常用的水源。有条件时，可设自备内水源。自备内水源是指地下室清洁区内的水源，其特点是：水质较好、防护问题容易解决、战时供水可靠。但平时使用达到《国家生活饮用水卫生标准》较困难，故多用于战时供水。防空地下室生活、饮用水水量标准应根据其用途、卫生设备的完善程度和当地的气候条件等因素综合考虑确定。1)平时用水量标准应按《建筑给水排水设计规范》(以下简称《建水》)等现行的国家标准确定；2)战时用水量标准应按《人民防空地下室设计规范》(以下简称《防规》)表6.2.3确定；表中生活用水量仅包括盥洗用水量，不包括水冲厕所用水量。如工程所在地人防主管部门要求为该类工程设供战时使用的水冲厕所，其水冲厕所用水量标准由当地人防主管部门确定。3)机械、通信和空调等设备用水量应按其工艺要求确定。防空地下室应在每个防护单元的清洁区内设置生活饮用水贮水池(箱)，其容积应根据防空地下室的水源条件按照《防规》表6.2.5中规定的贮水时间计算确定。按此计算的容积中，不包括洗消用水。洗消用水的容积应按《防规》6.4节的有关要求单独计算。饮用水的贮水池(箱)宜单独设置。单独设置是为了更好地保证饮用水的卫生，防止污染，避免饮用水被挪用，有利于长期贮存水的再次消毒。掩蔽人数较少的防护单元可以考虑生活贮水池(箱)合并，但应有饮用水不被挪用的措施。各防护单元内给排水管道设施要独立设置。人防给水从市政给水管道接入时，宜设置专用的水表。人防市政给水管除接至生活饮用水箱外，还应连接至室内人防给水管，以利市政自来水有保证时直接取用。平时生活给水管道通过集中管道井与上部建筑用水点相连，集中管道井布置在人防防护区外，因此，给水系统管道一般均在侧壁穿过人防围护结构，只需在人防围护结构内侧安装公称压力不少于1.0Mpa的铜芯防护阀门即可。。消防管不得从临战封堵门洞内通过。从临战封堵门侧面或上方通过时，应不影响临战封堵门的安装，必须和门框边保持300mm以上的净距。1)给水管材：给水管引入管应采用钢塑复合管或热镀锌钢管；防护阀门以后的管道，不受冲击波作用，可用与上部建筑相同材质的给水管材，如PPR塑料管等。2)防污措施：在内水源与外部水源(如城市自来水管网)的连接处，应设置有效的隔断措施，如在给水引入管上设倒流防止器。
平战结合的人防地下室工程的污水通常有以下几种：生活污水、机械废水、洗消污水、消防废水、雨水。排水体制有分流制和合流制之分。排水方式又都分为自流排水系统和压力排水系统。1)自流排水系统：自流排水是最佳选择，但一般防空地下室工程难以实现。自流排水系统在排出管上应采取设止回阀和阀门等防倒灌措施。2)压力排水系统：防空地下室的污水不能自流排出时，宜采用机械排出。该项目是采用压力排水系统，当战时电源无保证时，应有备用的人力机械排水设施。如防空地下室设有自备电站或有人防区域电站，其战时的供电是有保障的，可不设排水手摇泵。1)人防地下室排水管道的坡度、充满度、流速均可按《建水》设计，但埋地管道的管径不宜小于DN75；有支管接入处应采用45°斜三通或90°斜三通、斜四通，管道转弯处应用两个45°弯头或曲率半径不小于4倍管径的弯头连接。2)排水管尽量避免穿过沉降缝、伸缩缝，必须穿过时应采取有效的措施以防管道受损。3)排水管材：排水管出户道应采用钢塑复合管或其它经过可靠防腐处理的钢管；人防围护结构以内的重力排水管道应采用机制排水铸铁管或建筑排水塑料管及管件；在结构底板中及以下敷设的管道应采用机制排水铸铁管或热镀锌钢管，不允许敷设塑料排水管。4)收集上部建筑非人防区消防废水的排水管道需穿越防空地下室人防围护结构时，其地漏应采用防爆地漏，管材应采用钢管，在管道穿越防空地下室人防围护结构的内侧可以不设置防护阀门。污水集水池一般设于清洁区内厕所、盥洗室的下部。污水泵房应靠近污水集水池，最好设在集水池的上部。设有多个防护单元的防空地下室，当需设置污水集水池和污水泵房时，应按防护单元分别单独设置。1)污水集水池容积：污水集水池容积包括调节容积和贮备容积。调节容积应按《建水》的有关规定计算。在隔绝防护时间内，防空地下室不得向外部排水，贮备积必须满足隔绝防护时间内贮存1.25倍全部全部污水量的要求。设计中容易出现的问题是污水池容积过大。2)污水池透气管的设置：该项目的收集平时生活污水的集水池的通气管管径为DN100，接至室外，在穿过人防围护结构时，该段通气管应采用热镀锌钢管，并应在人防围护结构内侧设置公称压力不小于1.OMPa的铜芯闸阀。人防围护结构内侧距离阀门的近端面不宜大于200mm。3)污水泵房的设计：泵房需有排风措施；泵房顶板宜设供检修水泵的吊钩。污水泵房、厕所(包括干厕)宜设冲洗龙头和地漏，如附近有其它给水龙头可供使用，也可不设该冲洗龙头。
人防工程进入口部的通道、可能受污染的房间(如防毒通道、密闭通道、洗消间、进风扩散室、进排风竖井、滤毒室、除尘室、柴油发电机房等)战时染毒后必须进行消除，并应在这些部位设置收集洗消废水的地漏、清扫口或集水坑。消除的方法一般是用高压水进行冲洗。通常是在口部的密闭通道、防毒通道设置不小于DN20的冲洗龙头，并配备冲洗软管，在其服务半径不超过25m的范围内，临近需要冲洗的部位可以共用此冲洗龙头。为保证冲洗效果，冲洗阀出口压力应不小于0.20MPa。1)集水井(坑)的设计：防护密闭门外通道内以及进风口的竖井或通道内，应设置洗消污水集水井(坑)。洗消废水集水井(坑)不得与清洁区内的集水井(坑)共用。人员洗消废水的集水池宜单独设置在洗消间下部，也可和防护密闭门外冲洗水的集水池合用。2)汽车坡道临战封堵外侧宜设置排水地漏，排至防护密闭门外的集水井(坑),以利临战封堵后汽车坡道雨水的及时排除。汽车坡道设置的截水沟、集水井需设置在临战封堵之外，并要求和临战封堵堆置的砂袋保持一定的距离。3)冲洗的房间和通道，应设置直径不小于75mm的收集洗消水的防爆波地漏。 防爆波地漏可用法兰堵板或丝堵清扫口代替。无冲击波余压作用的排水管上，宜采用带水封的普通地漏，以节约造价。人防工程建设已成为城市建设的重要组成部分，平战结合的人防工程给水排水系统，既要满足平时使用要求，又要满足战时掩蔽人员基本生存条件，这类工程的设计形成了自己的一些特点。要充分发挥人防工程的平战结合功能，需要设计、施工等各方通力合作，才能使人防地下室给水排水系统的建设符合国家工程建设规范要求。
